管式气力输送器ACPF

商品名 : 双自封闭中压快速接头 ＜G6N＞
材质：钢铁、黄铜、不锈钢
适用介质：水、油、空气、药品、工业气体
适用压力：钢铁及不锈钢2.0Mpa~7.5Mpa
黄铜2.0Mpa~5.0Mpa
密封材质：丁晴橡胶、氟橡胶、乙丙烯橡胶
适用温度范围：-20℃~+180℃
商品编号：H100365

【简述】

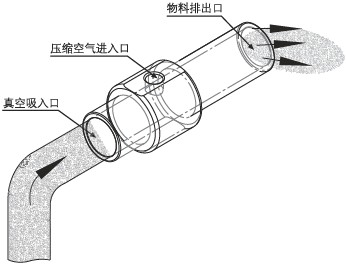

此系列产品有一个直通设计，在输送物料时无堵塞且无需维护，适用于输送颗粒、粉末及小块装物体等。此系列产品有不同规格孔径，最高流量空气可达38毫米。
两种可选材质AL：铝合金，SS：不锈钢304；订购时请加在型号后。如：ACP***-AL , ACP***-SS.
【技术规格】
使用流体 空气（除去油雾及灰尘的洁净空气）
使用压力范围 Mpa 0.4-0.6
保证耐压 Mpa 0.8
使用温度范围（环境介质及流体） ℃ 5-50
达到真空度(使用0.5MPa) KPa -35
加油 不可
材质 AL：铝合金（阳极化）SS：不锈钢304（表面电化学）
安装方向 自由
【尺寸图和尺寸表】
型号 ØA ØB ØC D E F G H J K
ACPF2-3 9.5 18.5 32 30 89 19 25 18 M4 G1/8
ACPF5-6 12.5 24 38 34 140 25.5 32 23 M4 G1/4
ACPF7-6 19 32 50 45 190 38 50 35 M4 G3/8
ACPF15-3 38 49.6 69 65 205 40 60 42 M4 G3/8
ACPF15-6 38 49.6 69 65 205 40 60 42 M4 G3/8
【不同真空度下的耗气量和真空流量】
型号 空气速度 真空流量 真空度 空气消耗量e/min(ANR)
ft/s e/min(ANR) -kpa 2.8MPa 5.5MPa
ACPF2-3 485 295 26 85 160
ACPF5-6 361 870 35 395 680
ACPF7-6 325 1825 28 790 1365
ACPF15-3 223 4400 9 405 695
ACPF15-6 270 5610 9 790 1365
【应用事例】
• 真空输送物料。
• 清楚各种造纸及原料加工边线。
• 输送小麦、玉米等谷物。
• 输送洗衣服和塑料粉。
• 去除钻孔工序中的碎片。
• 去除发动机配件等研磨工序中的粉末。
此商品为分销商品最终解释权归生产公司所有。
