【简述】
这是一种可调节真空吸入流量的单级真空发生器适用于颗粒状物体或小碎片吸入或排出。
两种可选材质AL：铝合金，SS：不锈钢304；订购时请加在型号后。如：ACP***-AL , ACP***-SS.
|
|
| 【技术规格】 |
|
| 使用流体 |
空气（除去油雾及灰尘的洁净空气） |
| 使用压力范围 Mpa |
0.2-0.6 |
| 保证耐压 Mpa |
0.8 |
| 使用温度范围（环境介质及流体） ℃ |
5-50 |
| 达到真空度(使用0.5MPa) KPa |
-84 |
| 加油 |
不可 |
| 材质 |
AL：铝合金（阳极化）SS：不锈钢304（表面电化学） |
| 安装方向 |
自由 |
|
|

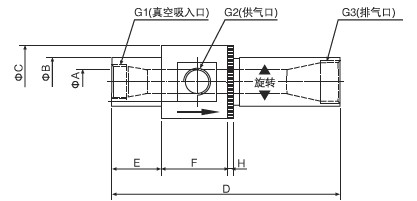

| 【尺寸图和尺寸表】 |
|
 |
|
|
| 型号 |
ØA |
ØB |
ØC |
D |
E |
F |
H |
G1 |
G2 |
G3 |
| ACP250 |
6.5 |
19 |
32 |
94-105 |
22 |
32 |
5 |
G1/4 |
G1/8 |
G1/4 |
| ACP375 |
9.5 |
25 |
45 |
155-165 |
38 |
45 |
5 |
G1/2 |
G3/8 |
G1/2 |
| ACP500 |
13 |
32 |
51 |
155-160 |
38 |
51 |
5 |
G1/2 |
G3/8 |
G3/4 |
| ACP750 |
19 |
38 |
58 |
175-189 |
38 |
51 |
5 |
G3/4 |
G1/2 |
G1 |
|
|
| 【不同真空度下的耗气量和真空流量】 |
|
| 型号 |
真空度（KPa） |
-17 |
-34 |
-50 |
-68 |
-84 |
| ACP250 |
耗气量e/min(ANR) |
112 |
169 |
233 |
276 |
342 |
| 真空流量e/min(ANR) |
280 |
240 |
200 |
162 |
125 |
| ACP375 |
耗气量e/min(ANR) |
176 |
327 |
485 |
595 |
825 |
| 真空流量e/min(ANR) |
846 |
735 |
620 |
520 |
395 |
| ACP500 |
耗气量e/min(ANR) |
340 |
625 |
795 |
940 |
1280 |
| 真空流量e/min(ANR) |
1695 |
1325 |
1130 |
990 |
650 |
| ACP750 |
耗气量e/min(ANR) |
650 |
875 |
1250 |
1790 |
2550 |
| 真空流量e/min(ANR) |
3390 |
2460 |
1970 |
1440 |
1130 |
|
| 注：此表中数据测试时在压缩空气压力0.5MPa进行的。 |
|
|
