零部件和产品定制

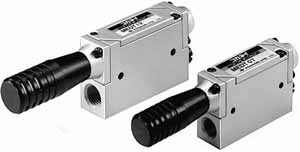

真空产生器MEDT07、10、12、14

商品名 : 双自封闭中压快速接头＜G6N＞
材质：钢铁、黄铜、不锈钢
适用介质：水、油、空气、药品、工业气体
适用压力：钢铁及不锈钢2.0Mpa~7.5Mpa
黄铜2.0Mpa~5.0Mpa
密封材质：丁晴橡胶、氟橡胶、乙丙烯橡胶
适用温度范围：-20℃~+180℃
商品编号：H100365

【简述】
中压泛用型可广泛用于水、油、空气、药品、工业气体等流体；双自封闭设计：极小的溢出量，但使用时请计算压力损失及流通率；流通方向：流体可以从任意一侧流入；阀门中心的自动恢复：分离后的阀门中心部位自动复位，充分考虑了单体密封时密封的稳定性能。响应环保：钢铁材质表面镀镍处理。

【订购必须提供下列参数】
● 流体介质
● 介质压力
● 介质温度
● 压力损耗
● 流通率损耗
● 螺纹接口

【样式表】

项目、产品型号	MEDT07	MEDT10	MEDT12	MEDT14
使用流体	空气（除去油雾及灰尘的洁净空气）
使用压力范围 Mpa	0.2-0.6
保证耐压 Mpa	1.03
使用温度范围（环境介质及流体） ℃	5-50
喷嘴直径 mm	0.7	1.0	1.2	1.4
达到真空度(使用0.5MPa) KPa	-84
真空侧流量(使用0.5MPa) e/min(ANR)	25	50	85	95
压缩空气消耗量(使用0.5MPa) e/min(ANR)	23	46	72	96
加油	不可
过滤器过滤精度 um	30
配管接口径	Rc1/8		Rc1/1
	Rc1/8		Rc1/4
安装方向	自由
重量g	75		130

【MEDT07、10尺寸图】

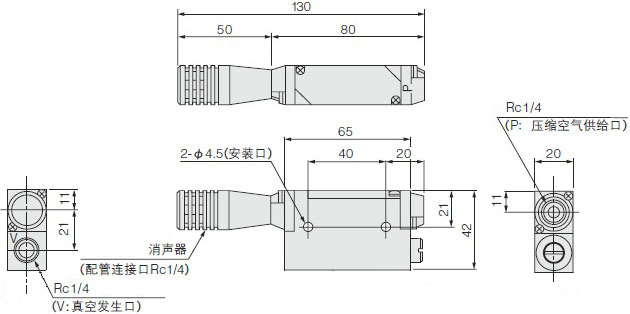

【MEDT12、14尺寸图】

【材质表】

名称	材料
本体	铝合金（涂装）
喷嘴	黄铜
过滤器	树脂
消音器、过滤器盖	铝合金（阳极化）
O型圈、密封垫片	合成橡胶（NBR)
紧固螺丝及垫片	不锈钢304

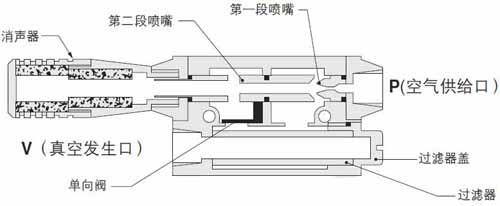

【非动作时及部件名称】

【动作时】

【真空到达时间.真空破坏时间】【测定方法】

【响应时间单位s】

容腔容量cm³	5		10		20		50		100		200		500		1000		2000
时间	t1	t2	t1	t2	t1	t2	t1	t2	t1	t2	t1	t2	t1	t2	t1	t2	t1	t3
MEDT07	0.2	0.1	0.2	0.1	0.3	0.1	0.4	0.2	0.7	0.3	1.2	0.4	2.7	0.8	5.2	1.6	--
MEDT10	0.1	0.1	0.1	0.1	0.2	0.1	0.3	0.1	0.4	0.2	0.7	0.3	1.4	0.5	2.7	0.8	5.5	1.5
MEDT12	0.1	0.1	0.1	0.1	0.2	0.1	0.2	0.1	0.3	0.1	0.5	0.2	0.9	0.3	1.8	0.6	3.5	1.1
MEDT14	0.1	0.1	0.1	0.1	0.1	0.1	0.2	0.1	0.3	0.1	0.4	0.2	0.8	0.3	1.6	0.5	3.1	0.9

注：由于配管尺寸及容腔形状等原因，存在若干误差。请将数值作为大致参考基准。

此商品为分销商品最终解释权归生产公司所有。
