自封闭中压快速接头

商品名 : 双自封闭中压快速接头 ＜G6N＞
材质：钢铁、黄铜、不锈钢
适用介质：水、油、空气、药品、工业气体
适用压力：钢铁及不锈钢2.0Mpa~7.5Mpa
黄铜2.0Mpa~5.0Mpa
密封材质：丁晴橡胶、氟橡胶、乙丙烯橡胶
适用温度范围：-20℃~+180℃
商品编号：H100365

【简述】
中压泛用型可广泛用于水、油、空气、药品、工业气体等流体；双自封闭设计：极小的溢出量，但使用时请计算压力损失及 流通率；流通方向：流体可以从任意一侧流入；阀门中心的自动恢复：分离后的阀门中心部位自动复位，充分考虑了单体密封时密封的稳定性能。响应环保：钢铁材质表面镀镍处理。

【订购必须提供下列参数】
● 流体介质
● 介质压力
● 介质温度
● 压力损耗
● 流通率损耗
● 螺纹接口

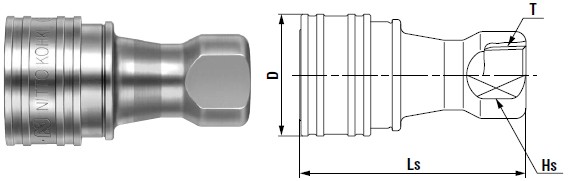

【套筒尺寸图】
产品型号 螺纹接口 重量(g) 尺寸
钢铁 黄铜 不锈钢 Ls D Hs T
1S-A R 1/8 73 79 75 48 24 二面14 Rc 1/8
2S-A R 1/4 119 128 130 58 28 二面19 Rc 1/4
3S-A R 3/8 187 202 193 65 35 二面21 Rc 3/8
4S-A R 1/2 368 397 391 72 45 二面29 Rc 1/2
6S-A R 3/4 639 686 645 88 55 二面35 Rc 3/4
8S-A R 1 951 1024 962 102 65 二面41 Rc 1
10S-A R1 1/4 1430 1520 1440 115 77 二面54 Rc 1 1/4
12S-A R1 1/2 2130 2270 2150 124 88 二面63 Rc 1 1/2
16S-A R 2 3280 3510 3310 132 108 二面77 Rc 2
【插塞尺寸图】
产品型号 螺纹接口 重量(g) 尺寸
钢铁 黄铜 不锈钢 Lp C Hp T
1P-A R 1/8 17 19 17 29 19 六角14 Rc 1/8
2P-A R 1/4 32 34 32 36 22 六角17 Rc 1/4
3P-A R 3/8 56 61 56 40 25 六角21 Rc 3/8
4P-A R 1/2 112 121 112 44 28 六角29 Rc 1/2
6P-A R 3/4 190 205 190 52 36 六角35 Rc 3/4
8P-A R 1 311 333 310 62 40 六角41 Rc 1
10P-A R1 1/4 590 630 620 70 45 六角54 Rc 1 1/4
12P-A R1 1/2 870 920 880 75 49 六角63 Rc 1 1/2
16P-A R 2 1540 1640 1560 80 52 二面77x84 Rc 2
此商品为分销产品最终解释权归生产公司所有。图片为钢铁材质与不锈钢材质 ( SUS304 ) 的外观有些许差异。
