非接触式搬运元件

商品名 : 非接触式搬运元件

【简述】

本产品是一种通过向工件喷吹空气、改进悬垂吸附保持纸张及薄板的传统技术缺陷的应用技术产品由理想的节流孔及本体形状构成。
特点：
1.可非接触搬运玻璃及半导体硅晶片等。
2.也能对有通气性的工件或是表明略有凸凹的工件进行吸附。
3.吸附力强。
4.不会在工件上留下吸痕。
5.不需要维护。
6.由于不会吸入环境中的粉尘，因此不会弄脏吸附面。

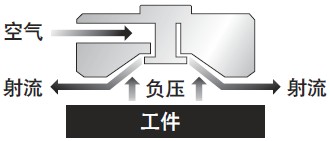

【动作原理】
利用圆形喷嘴沿本体喷出空气所产生的负压来吸附工件，当工件接近时，空气会发挥斥力的作用，阻止工件靠近，因此在非接触状态下能够实现悬垂吸附保持。
此外，由于是利用空气实现非接触保持，为了防止水平方向的浮动，必须安装导轨，因而无法避免与工件侧面接触。本产品具有很强的吸引力，除了非接触输送方法外，还可有效适用于积极接触弹性体来保持的使用方法。本产品具有很强的吸引力，除了非接触输送方法外，还可有效适用于积极接触弹性体来保持的使用方法。

【产品线和选项】
型号 NT20 NT30 NT40 NT60
提升力 N 0.9 1.3 2.0 6.0
【样式表】
项目、产品型号 NT20 NT30 NT40 NT60
使用流体 空气（除去油雾及灰尘的洁净空气）
配管连接口径 M5x0.8
使用压力范围 Mpa 0.1~0.7
使用温度范围 ℃ 5-60
提升力 N 0.9 1.3 2.0 6.0
压缩空气消耗量(使用0.5MPa) e/min(ANR) 100 110
重量g 20 30 54 124

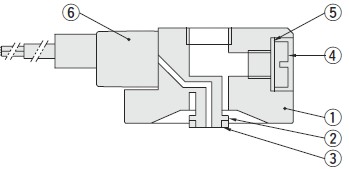

【内部结构及材质】
NO. 名称 材质
① 本体 铝合金（阳极化处理）
② 喷嘴 不锈钢
③ 缓冲垫 -B1：NBR、-B2:硅
④ 堵头 黄铜（镀镍）
⑤ 密封 NBR+不锈钢
⑥ 压力传感器 本体：塑料

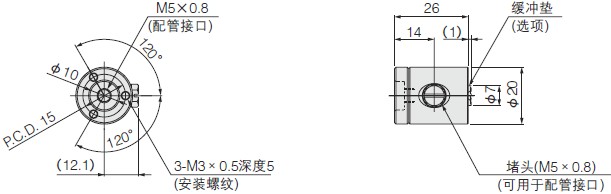

【NT20尺寸图】

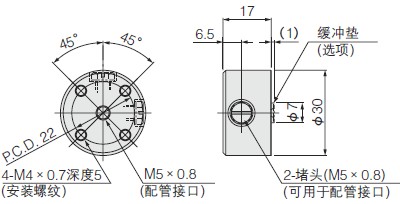

【NT30尺寸图】

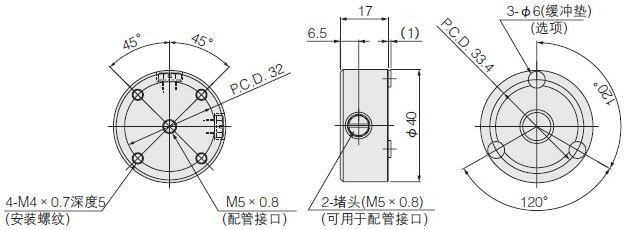

【NT40尺寸图】

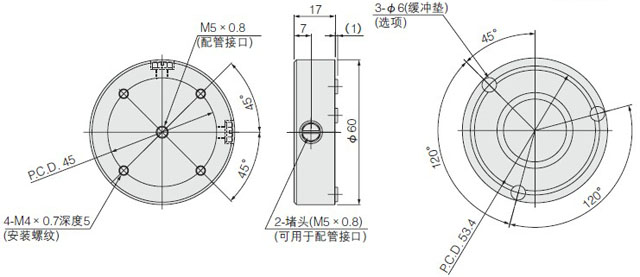

【NT60尺寸图】
此商品为分销商品最终解释权归生产公司所有。
